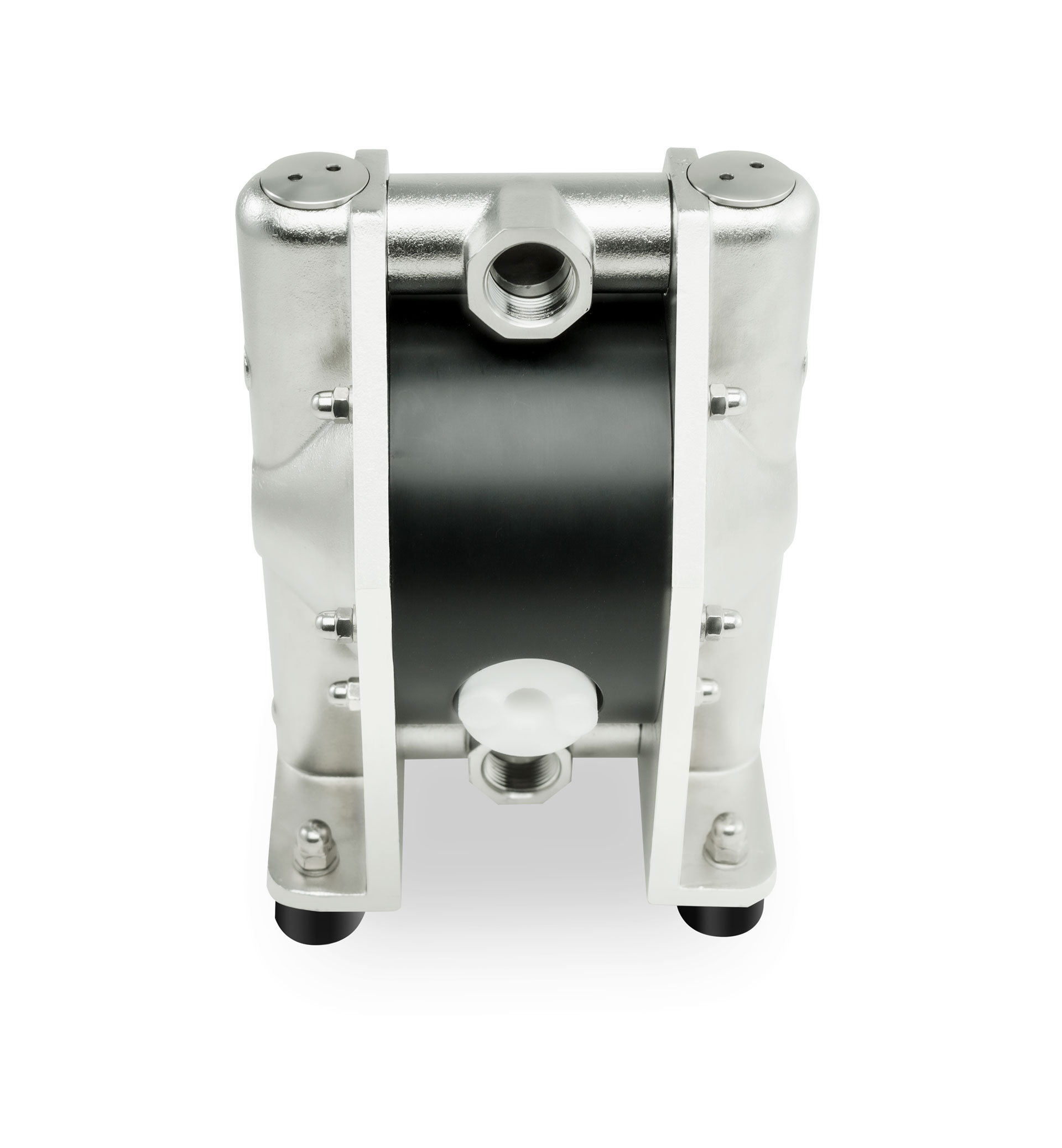

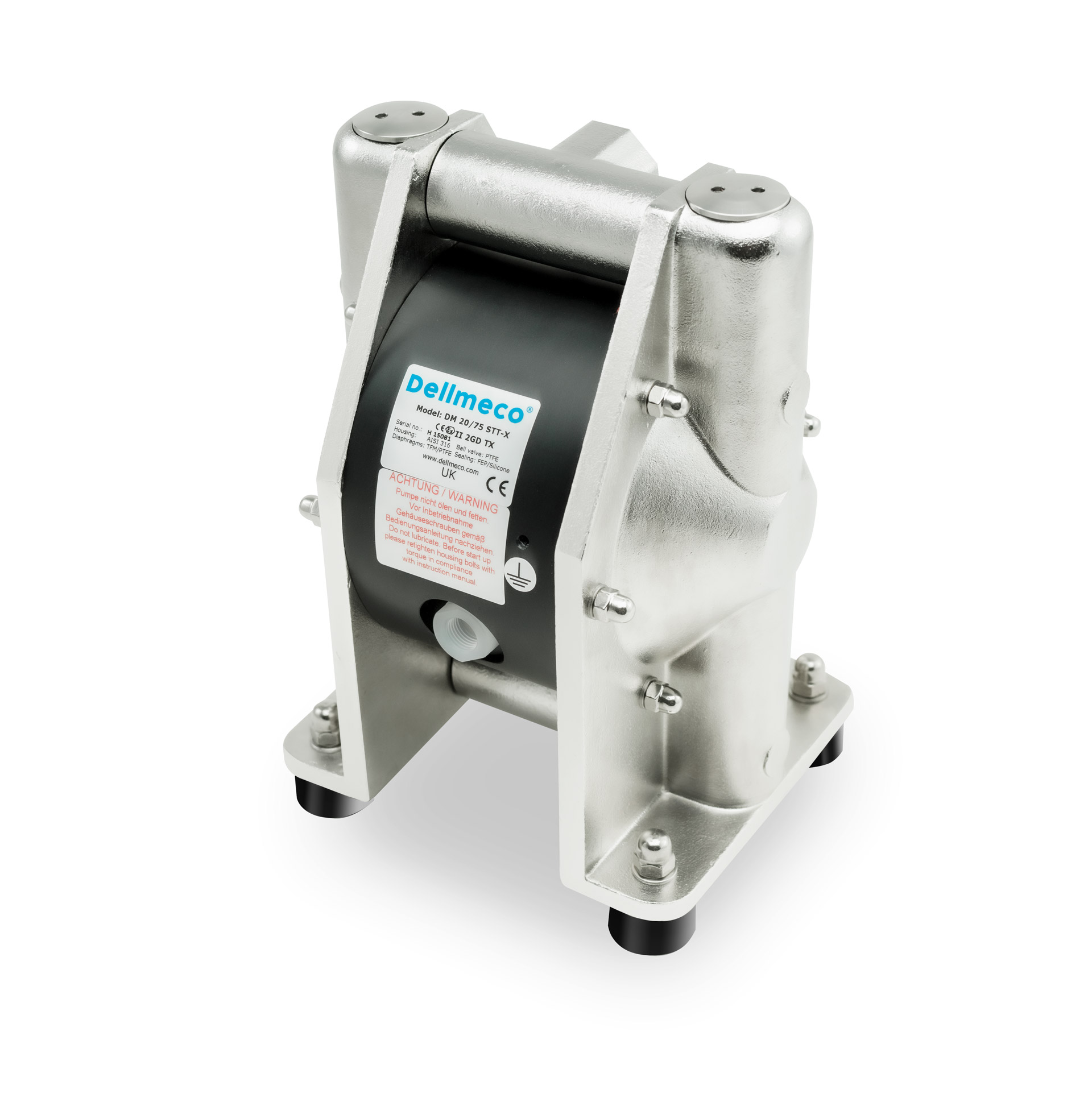

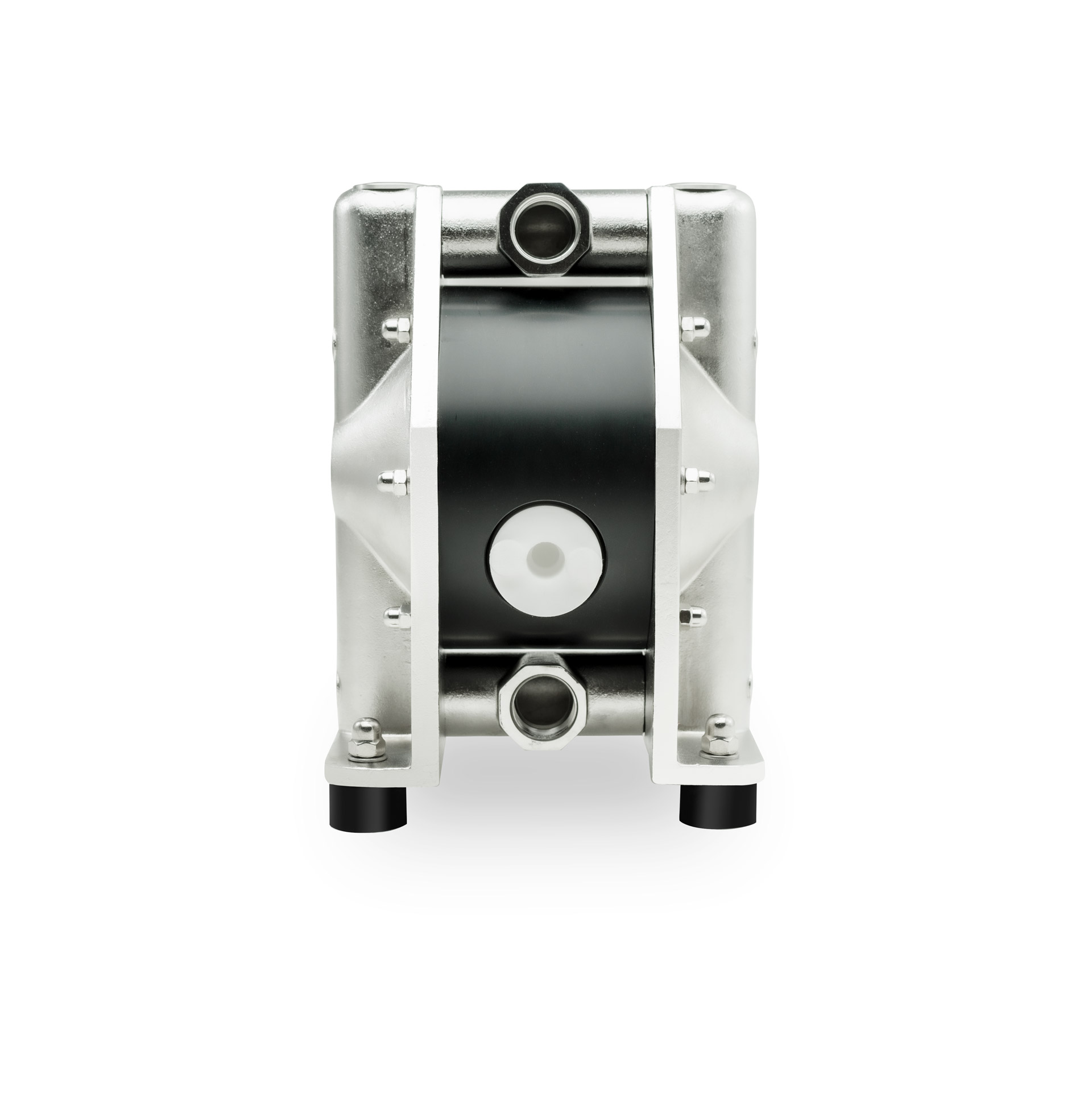

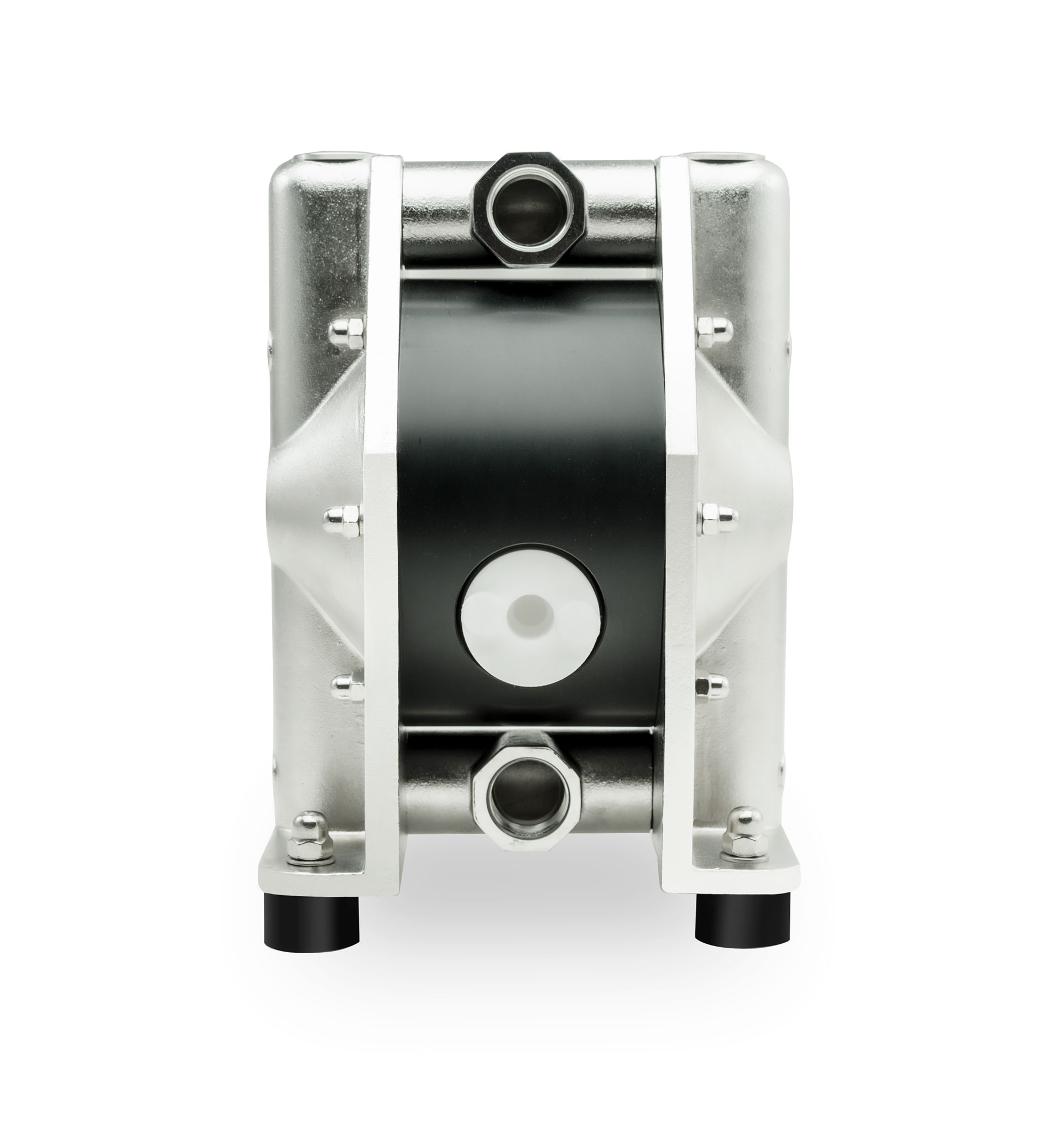

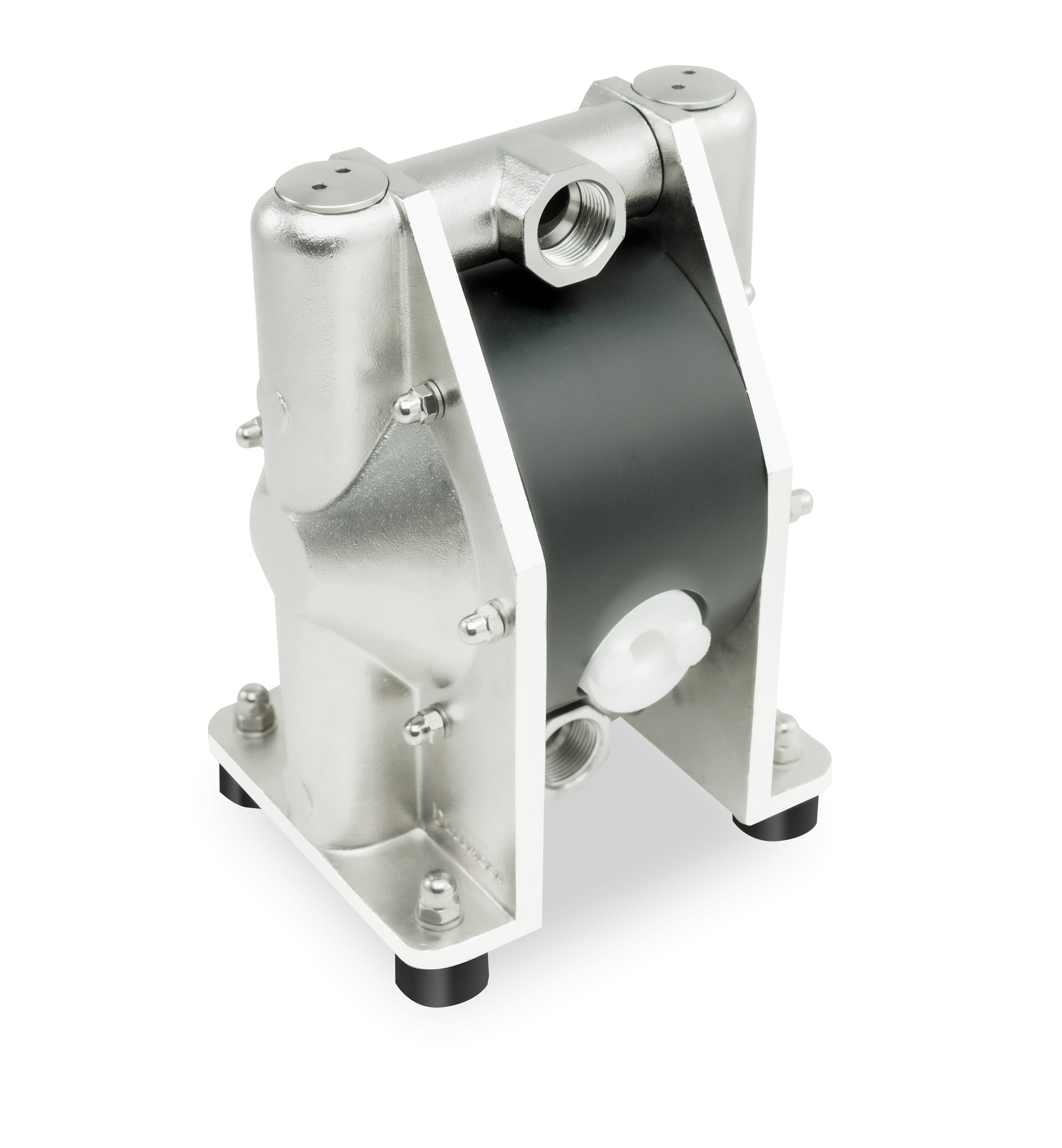

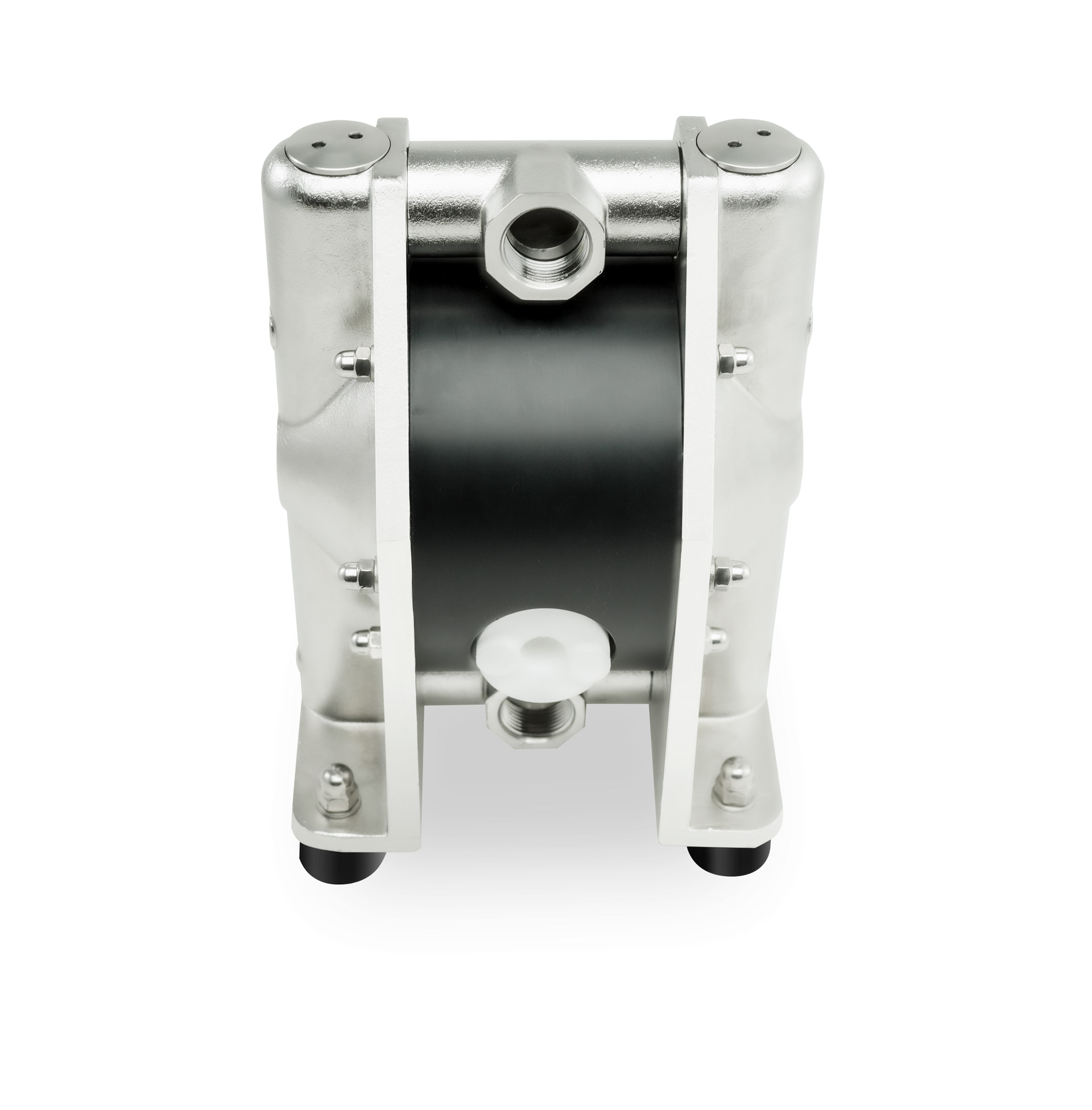

POMPY SXTT-X
POMPY SERII SXTT-X
Wymienne gniazda zaworów
DELLMECO pneumatyczne pompy membranowe (AODD) są odpowiednie dla szerokiego zakresu zastosowań.
1. Test szczelności przy ciśnieniu 8,2 bara
2. Wysokość ssania na sucho: 3,2 mWC / 4,8 mWC
3. Szczelność gniazd zaworów kulowych 100%
JAK INSTALOWAĆ POMPY DELLMECO?
SAMOZASYSANIE
Wysokość ssania może się wahać w zależności od materiałów konstrukcyjnych oraz warunków instalacji. Zakres wynosi od 5 m na sucho, do 9 m w warunkach zassania (warunki obliczone dla pompowania wody o temperaturze 20°C).
PRACA W ZANURZENIU
Nasze pompy mogą pracować przy pełnym zanurzeniu. Konstrukcja materiału powinna być kompatybilna z otaczającym płynem, a wylot powietrza musi być umieszczony ponad poziomem cieczy.
PRACA POD NAPŁYWEM
Powszechna, jako metoda czerpania z dna zbiorników i odstojników. Optymalne ciśnienie na wlocie powinno wynosić 0.2-0.3 bar.
WYTYCZNE DOTYCZĄCE INSTALCACJI
W celu zmniejszenia naprężenia przewodów oraz przyłączy pompy zaleca się stosowanie przewodów giętkich po stronie zasysania i tłoczenia, a także do przyłączy sprężonego powietrza. W celu uzyskania najlepszych rezultatów DELLMECO zaleca zainstalowanie tłumika pulsacji po stronie tłoczenia pompy.
Bez tłumika
Z tłumikiem
1) Podłącz zawór przepływowy i spustowy do króćca tłocznego cieczy pompy.
2) Podłącz zawór konserwacyjny do króćca wlotowego ssania cieczy pompy.
3) Podłącz wąż do zaworu po stronie króćca ssawnego i zaworu po stronie tłocznej pompy.
4) Podłącz wąż po stronie ssawnej i tłocznej do odpowiednich naczyń.
