POMPY MEMBRANOWE AODD
![111043](https://wordpress2023.dellmeco.com/wp-content/uploads/2023/07/111043.jpg)
POMPY METALOWE
chemiczny, ceramiczny, petrochemiczny, minerałów i górnictwa, ochrony środowiska
DELLMECO pneumatyczne pompy membranowe (AODD) są odpowiednie dla szerokiego zakresu zastosowań.
DELLMECO pneumatyczne pompy membranowe (AODD) są odpowiednie dla szerokiego zakresu zastosowań.
Mają one dużą odporność na ścieranie i odporne są na agresywne chemikalia, kwasy, oleje, rozpuszczalniki, farby, szlamy, a nawet media zawierające cząstki stałe, takie jak znalezione w ściekach. Pompy te mogą być również używane do przenoszenia proszku.
Wszystkie pompy są samozasysające, a wydajność i ciśnienie są łatwo kontrolowane.
Pompy nie wymagają smarowania i są tak zwanym „Stall-Free Design”, które sprawia, że rozpoczynają pracę zawsze, nawet przy niskim ciśnieniu i zużyciu powietrza.

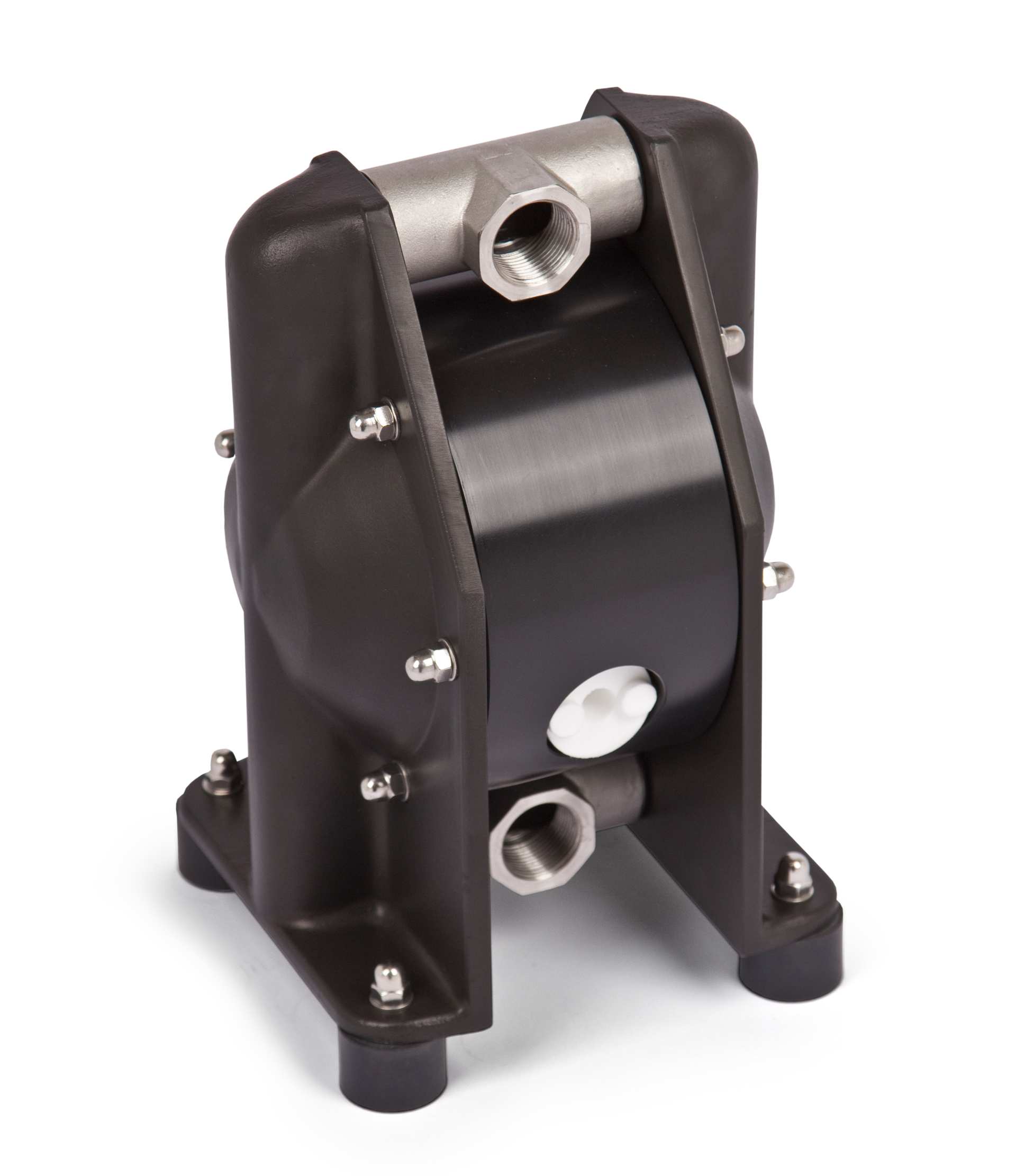

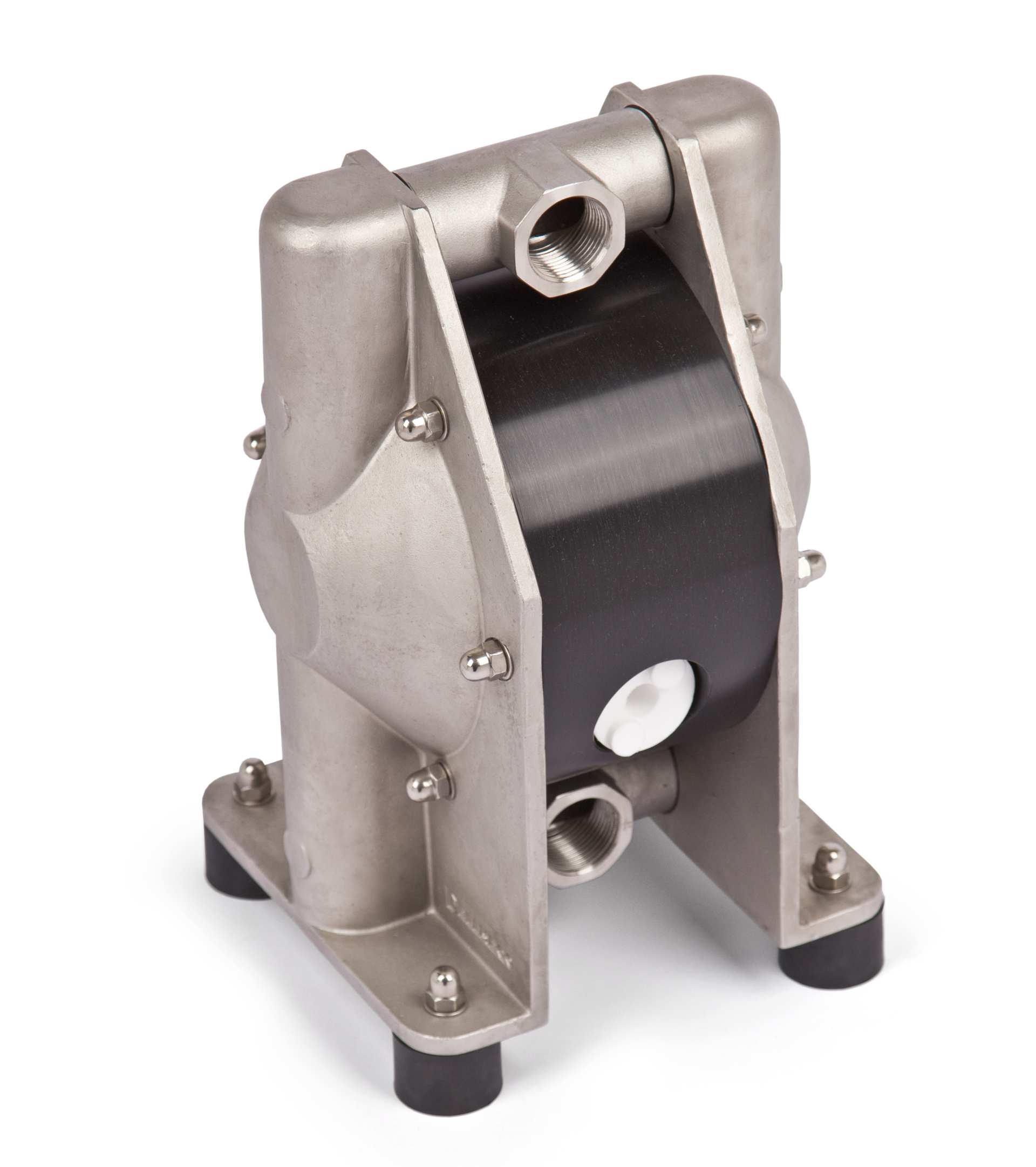

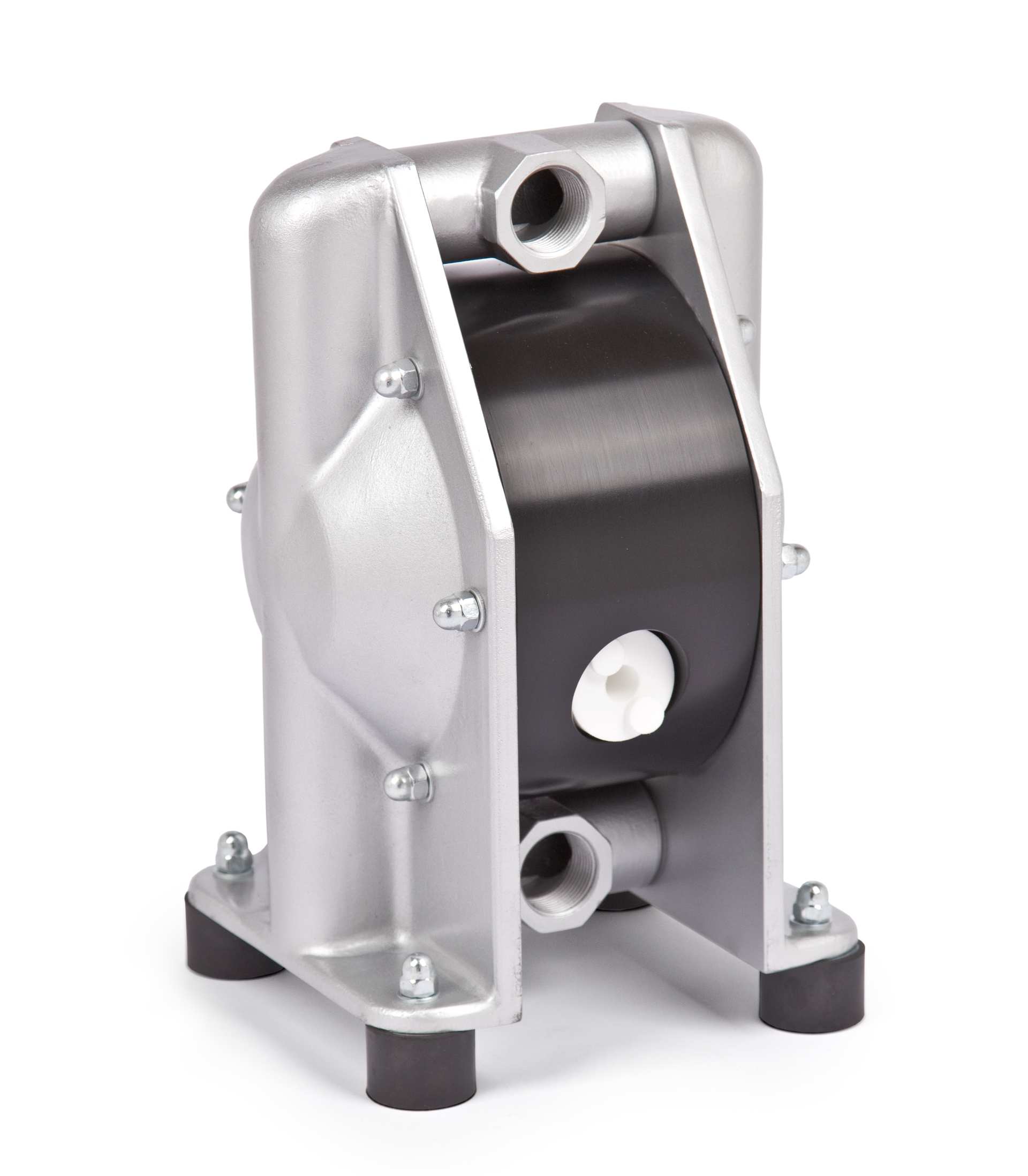

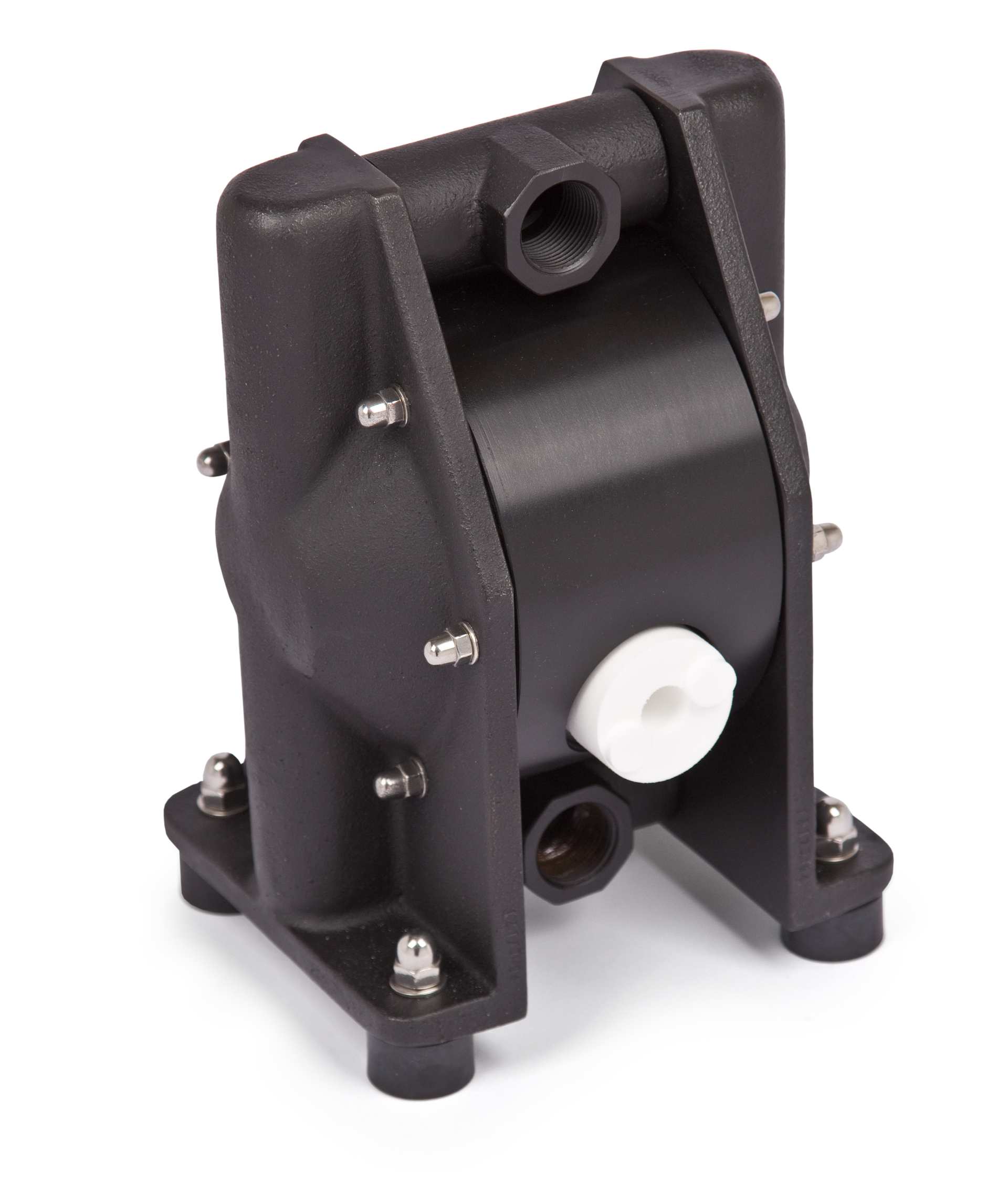

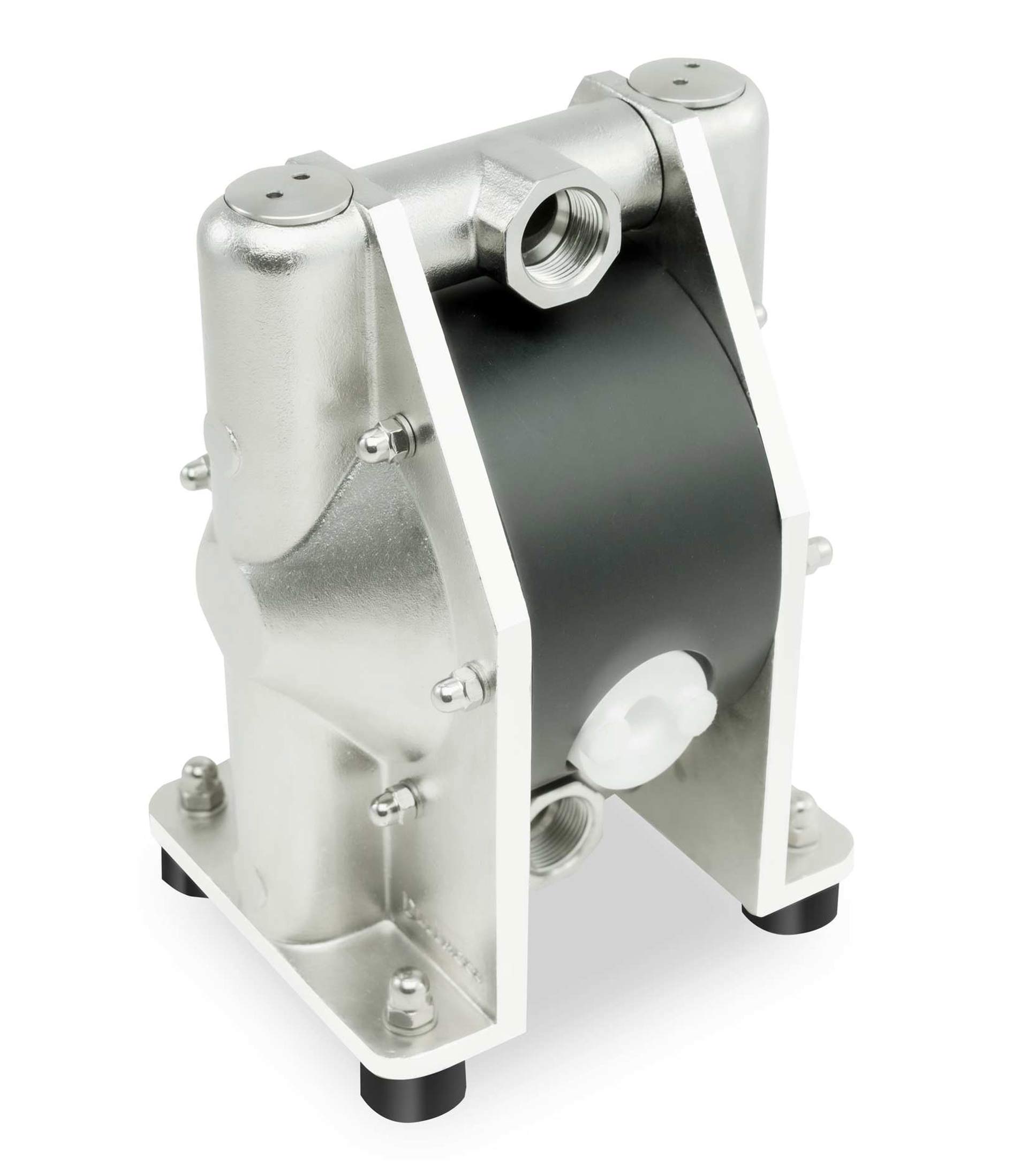

Obudowa mająca kontakt z cieczą wykonana jest w następujących wersjach materiałowych: aluminium (kod: A..-X), aluminium pokryte PTFE (kod: B..-X), żeliwo (kod: C..-X) ), AISI 316 (kod: S..-X).
Zaprojektowane, aby osiągnąć:
– temperatury do +120°C
– ciśnienie do 14 bar
– pracę bez konieczności smarowania
– niskie zużycie powietrza
– odporne na ścieranie (PE, PE przewodzący)
Elastyczna instalacja
– BSP w standardzie
– PN10, PN16, ANSI, NPT, JIS, RJT,dostępne przyłącza z rozdzielonymi kanałami
– przyłącza mogą być obracane o 180°
Trwałość i niezawodność
– korpusy wykonanez litego PE lub PTFE (także w wersji przewodzącej)
– odporność na agresywne chemikalia
– łagodny cykl pompowania
– przetłaczanie cieczy lepkich
Doskonała membrana
– całkowicie gładka powierzchnia (bez otworów)
– części metalowe nie wchodzą w kontakt z cieczą
– materiał zgodny z wcześniej przedłożonym żądaniem
WIDOK 360
JAK INSTALOWAĆ POMPY DELLMECO?
![](https://wordpress2023.dellmeco.com/wp-content/uploads/2023/07/110164-edit.jpg)
SAMOZASYSANIE
Wysokość ssania może się wahać w zależności od materiałów konstrukcyjnych oraz warunków instalacji. Zakres wynosi od 5 m na sucho, do 9 m w warunkach zassania (warunki obliczone dla pompowania wody o temperaturze 20°C).
![](https://wordpress2023.dellmeco.com/wp-content/uploads/2023/07/110165-edit.jpg)
PRACA W ZANURZENIU
Nasze pompy mogą pracować przy pełnym zanurzeniu. Konstrukcja materiału powinna być kompatybilna z otaczającym płynem, a wylot powietrza musi być umieszczony ponad poziomem cieczy.
![](https://wordpress2023.dellmeco.com/wp-content/uploads/2023/07/110163-edit.jpg)
Positive suction head bar g
Powszechna, jako metoda czerpania z dna zbiorników i odstojników. Optymalne ciśnienie na wlocie powinno wynosić 0.2-0.3 bar.
WYTYCZNE DOTYCZĄCE INSTALCACJI
W celu zmniejszenia naprężenia przewodów oraz przyłączy pompy zaleca się stosowanie przewodów giętkich po stronie zasysania i tłoczenia, a także do przyłączy sprężonego powietrza.
W celu uzyskania najlepszych rezultatów DELLMECO zaleca zainstalowanie tłumika pulsacji po stronie tłoczenia pompy.
![installation](https://www.dellmeco.com/wp-content/uploads/2024/01/installation.png)
DANE TECHNICZNE POMP METALOWYCH
WYMIARY POMP METALOWYCH

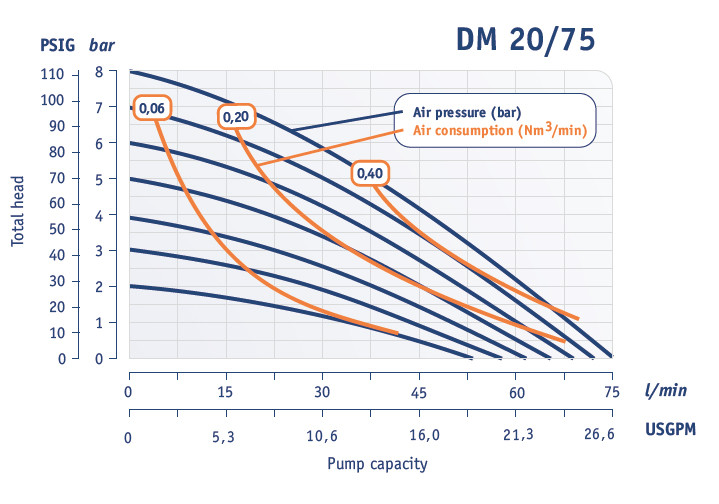

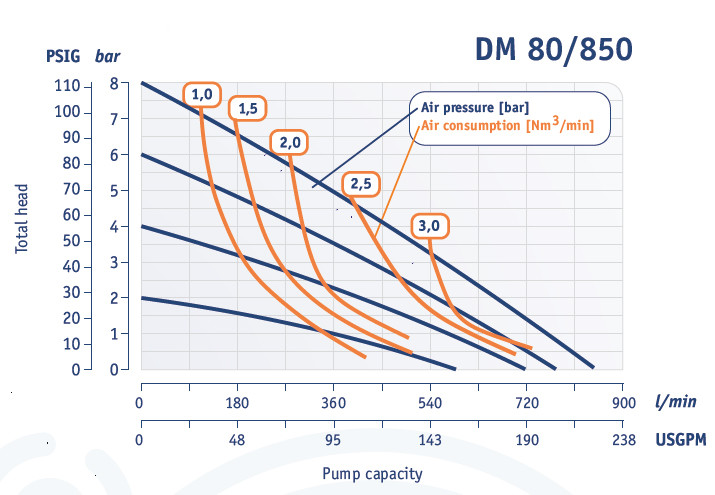

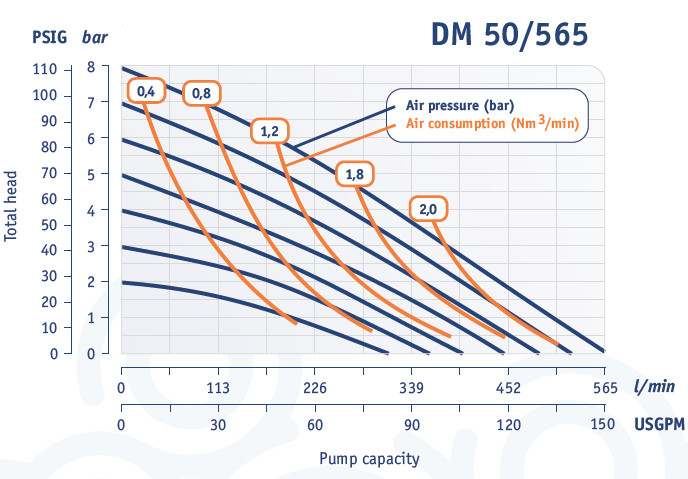

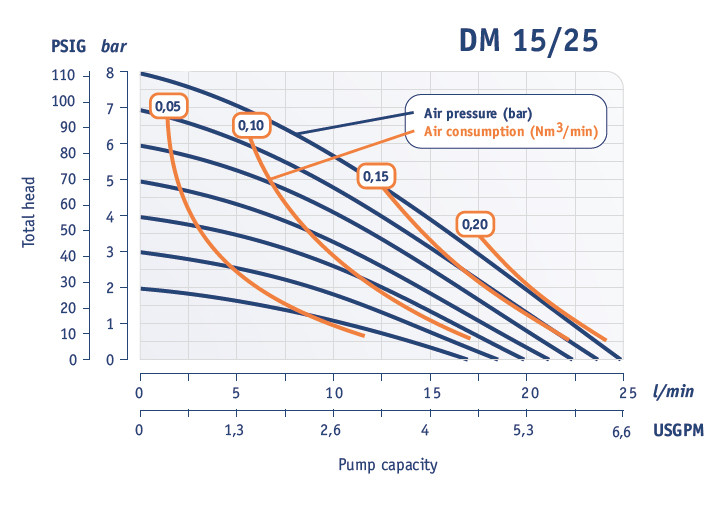

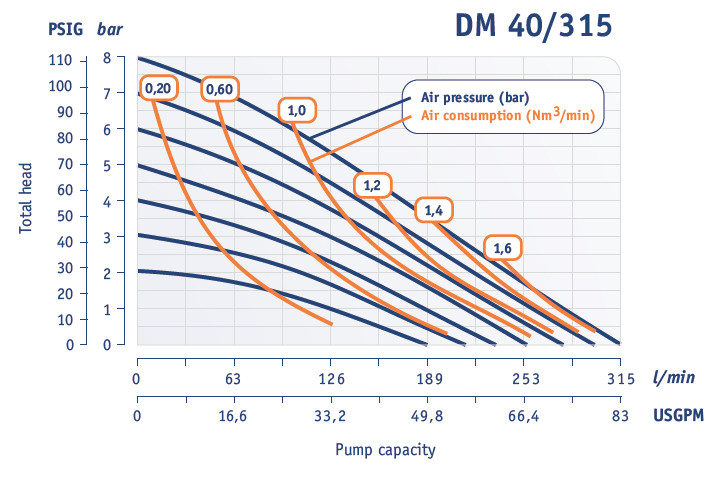

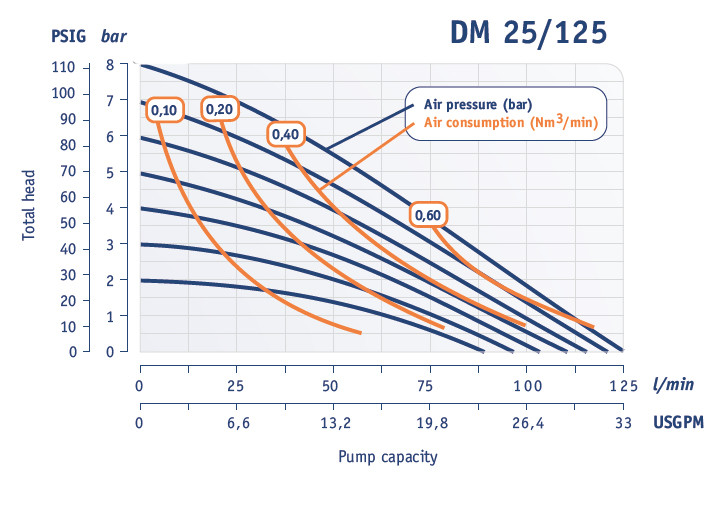

WYDAJNOŚĆ POMP METALOWYCH
Jak dobrać rozmiar pompy?
1. Wprowadź wymaganą wydajność (l/min) oraz ciśnienie podnoszenia ,(przykład: wydajność 50 l/min przy ciśnieniu 4 bar)
2. Określ przybliżone zapotrzebowanie ciśnienia i objętości powietrza ,(przykład: zapotrzebowanie 0,40 Nm3/min przy ciśnieniu 6 bar)
KODYFIKACJA POMP METALOWYCH
![PUMP CODE](https://www.dellmeco.com/wp-content/uploads/2024/02/kodyfikacja-metalowe-PL.jpg)
