POMPY MEMBRANOWE AODD
POMPY SEMI
półprzewodnikowy, farmaceutyczny, ultra wysokiej czystości
DELLMECO pneumatyczne pompy membranowe (AODD) są odpowiednie dla szerokiego zakresu zastosowań.
Pompy serii DMS zostały zaprojektowane w szczególności do stosowania w przemyśle produkcji półprzewodników. Proces całkowitego montażu tych wyjątkowych produktów przeprowadza się w pomieszczeniu o zaostrzonych wymaganiach, co do czystości i sterylności powietrza (o klasie czystości ISO 5 (wg normy ISO 14644-1)), włącznie z dwukrotnym czyszczeniem części, ich przetestowaniem przy użyciu demineralizowanej i dejonizowanej wody, oraz pakowaniem w plastikowe woreczki z zamknięciem strunowym.
W przypadku pomp SEMI serii T oraz H, wszystkie części mające kontakt z pompowanym medium są wykonane z PTFE (politetrafluoroetylenu).
Natomiast części wchodzące w skład obudowy pompy SEMI S, wykonane są ze stali AISI 316L (korpus centralny) i PTFE przewodzącego (boki).
Natomiast części wchodzące w skład obudowy pompy SEMI S, wykonane są ze stali AISI 316L (korpus centralny) i PTFE przewodzącego (boki).
WIDOK 360
CECHY POMP SEMI
- brak elementów metalowych
- brak uszczelnienia
- nie wymaga smarowania
- klasa montażowa o czystości czystości ISO 5 (wg normy ISO 14644-1), testowane wodą dejonizowaną i pakowane w podwójnej (szczelnej) obudowie
- membrany TFM, wytrzymałe i niezawodne
- 4 materiały do różnych zastosowań i max. temperaturą do +200°C
- produkowane z jednego kawałka materiału i w zaawansowanej obróbce CNC
- tłumiki pulsacji, wykrywanie nieszczelności, sterowanie pneumatyczne/elektryczne i monitorowanie dla wszystkich rozmiarów
- łatwe ‘planowanie konserwacji zapobiegawczej’ (PMP)
- Pojemność od 10–100 l/min
- 4 rozmiary wykonane z PTFE/UPPE (ultra czystego polietylenu) dla kwasów i substancji żrących, bez metalowych części (nawet do poziomu atomowego) i temperaturach do +130 stopni Celsjusza (SEMI T)
- 2 rozmiary wykonane z PTFE dla zastosowań z kwasów i substancji żrących do +200 stopni Celsjusza (SEMI H)
- 4 rozmiary z UPPE dla zawiesin (SEMI E)
- 2 rozmiary, gdzie korpus centralny wykonany jest z stali nierdzewnej – zastosowanie dla rozpuszczalników (SEMI S)
JAK INSTALOWAĆ POMPY DELLMECO?
SAMOZASYSANIE
Wysokość ssania może się wahać w zależności od materiałów konstrukcyjnych oraz warunków instalacji. Zakres wynosi od 5 m na sucho, do 9 m w warunkach zassania (warunki obliczone dla pompowania wody o temperaturze 20°C).
PRACA W ZANURZENIU
Nasze pompy mogą pracować przy pełnym zanurzeniu. Konstrukcja materiału powinna być kompatybilna z otaczającym płynem, a wylot powietrza musi być umieszczony ponad poziomem cieczy.
PRACA POD NAPŁYWEM
Powszechna, jako metoda czerpania z dna zbiorników i odstojników. Optymalne ciśnienie na wlocie powinno wynosić 0.2-0.3 bar.
ZESTAWIENIE SERII SEMI
Model: SEMI T
Materiały: obudowa centralna TFM/PTFE; boki UPPE
Rozmiary: 10, 20, 50
Zastosowanie: kwasy i substancje żrące
Materials: obudowa centralna UPPE; boki UPPE
Rozmiary: 10, 20, 50
Zastosowanie: muły, osady
Materiały: obudowa centralna UPPE; boki PTFE
Rozmiary: 10, 20
Zastowoanie: wysoko temperaturowe, kwasy i substancje żrące
Materiały: obudowa centralna SS 316L; boki PTFE cond.
Rozmiary: 20, 50
Zastosowanie: rozpuszczalniki

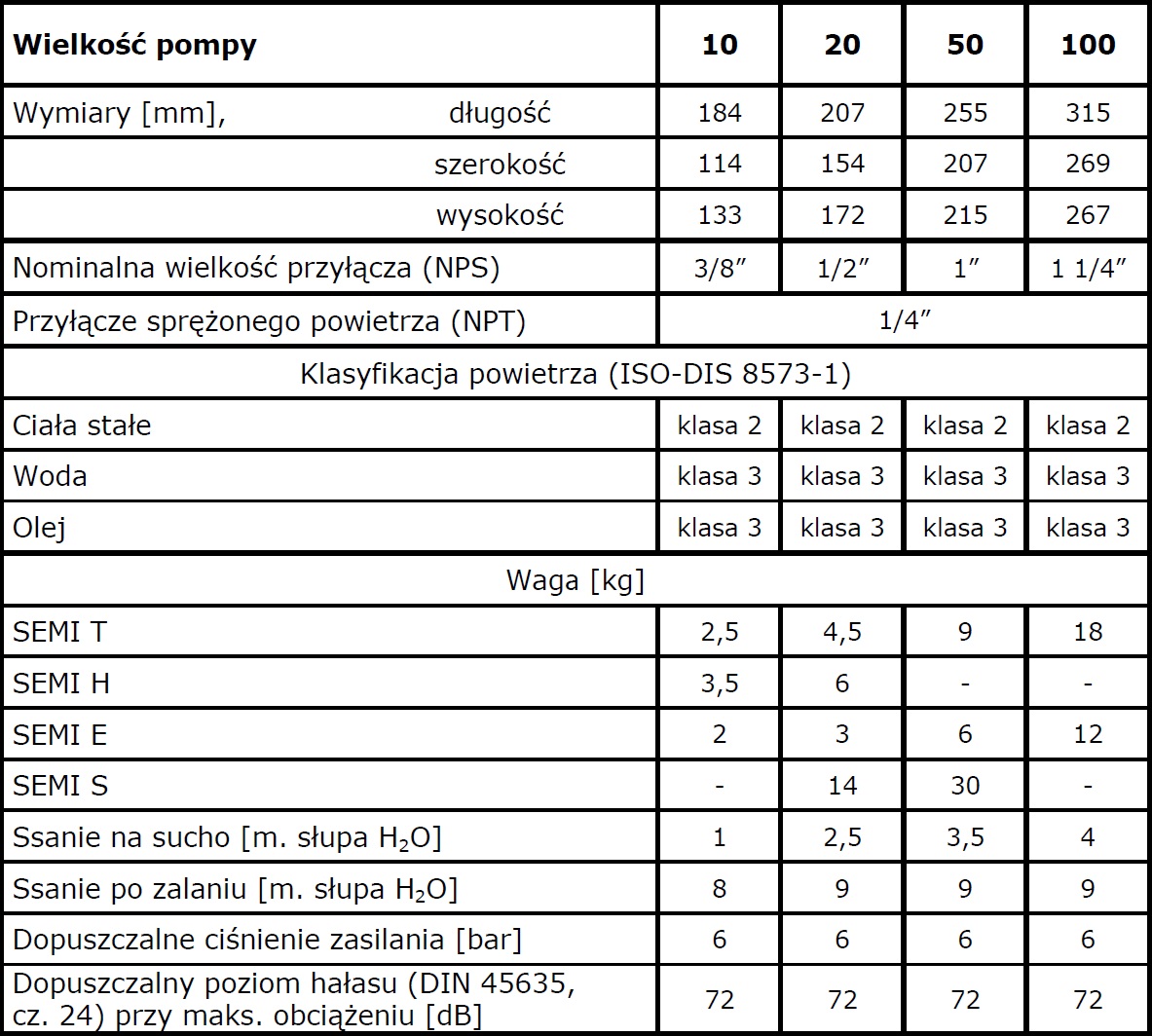

DANE TECHNICZNE POMP SEMI
DODATKOWE WYPOSAZENIE
Pneumatyczny system zliczania suwów (kod: SC5, SC6)
Automatyczne zliczanie suwów tłoka pompy umożliwia zastosowanie opcji SC5 lub SC6. Zmiana ciśnienia w komorze powietrznej za jedną z membran jest rejestrowana przez przekaźnik. W celu zapewnienia prawidłowego funkcjonowania układu zliczania suwów tłoka, minimalne ciśnienie zasilania powinno wynosić 1.5 bar.
W skład poszczególnych opcji wchodzą następujące części:
– SC5 – przekaźnik ciśnienia 1 – 10 bar (w komplecie wtyczka
i przewód o dł. 5 m); złączka prosta NPT ¼”; przewód giętki DN 4/6 o długości 2.5 m
– SC6 – jak w SC5 plus licznik suwów (skoków).
Czujnik membrany (kod: DM1, DM3, DM4)
Zadaniem czujnika membrany jest wykrycie uszkodzenia membrany. Czujnik ten zainstalowany jest w tłumiku wylotowym i może być stosowany do dowolnego płynu (medium tłoczonego). Istnieją trzy typy czujnika membrany:
DM1: 2-przewodowy Namur, przeciwwybuchowy EEx ia IIC T6
DM3: 3-przewodowy
DM4: 3-przewodowy z zaślepką (tylko dla pomp DMS 10, 20, 50)
Flaretek© – przyłącza do rur PFA (kod CF)
Przyłącza Flaretek© mogą być stosowane w pompach SEMI T oraz SEMI H, zarówno na ssaniu (dolocie), jak i na tłoczeniu (wylocie) pompy.
