POMPY MEMBRANOWE AODD

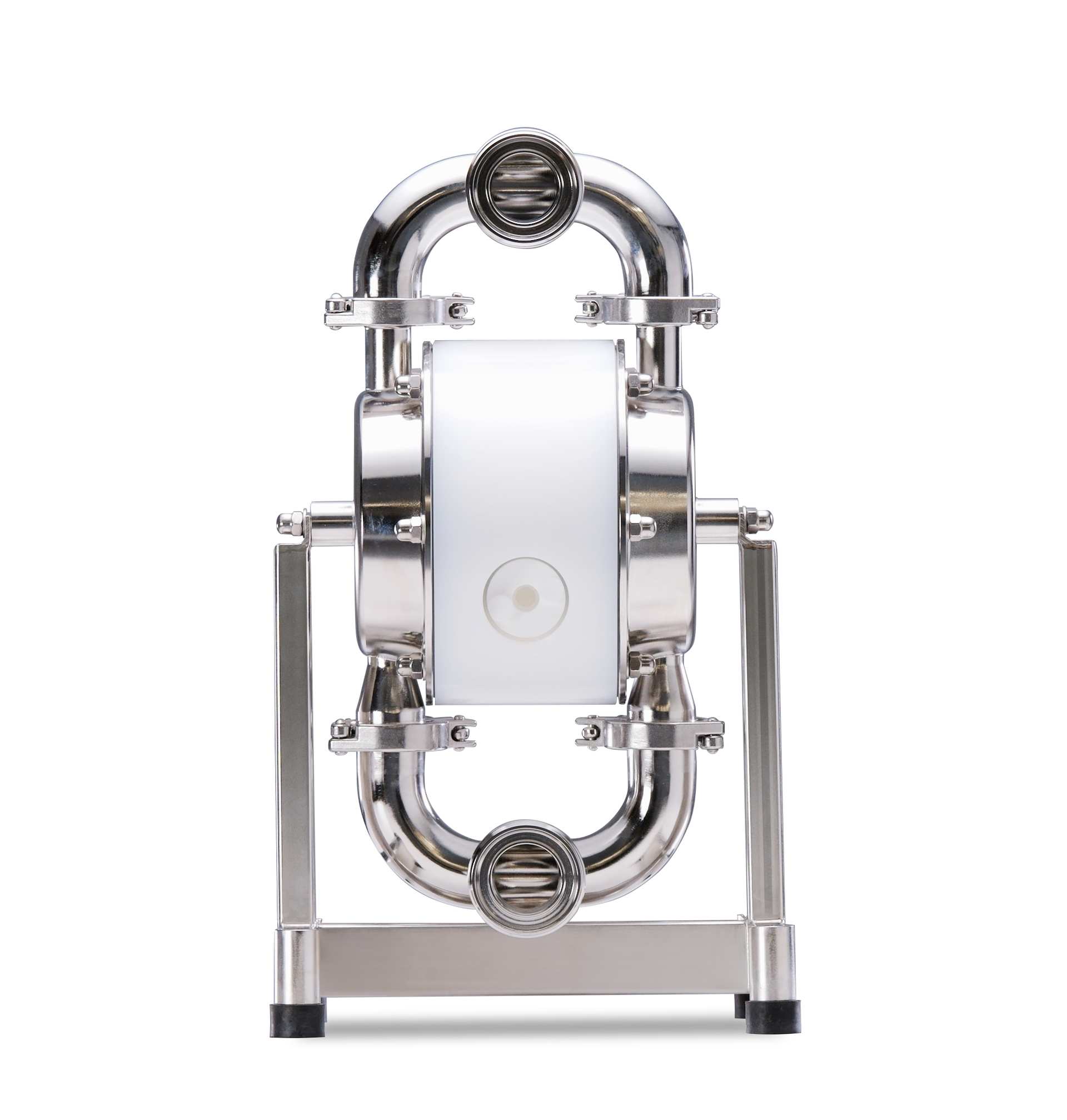

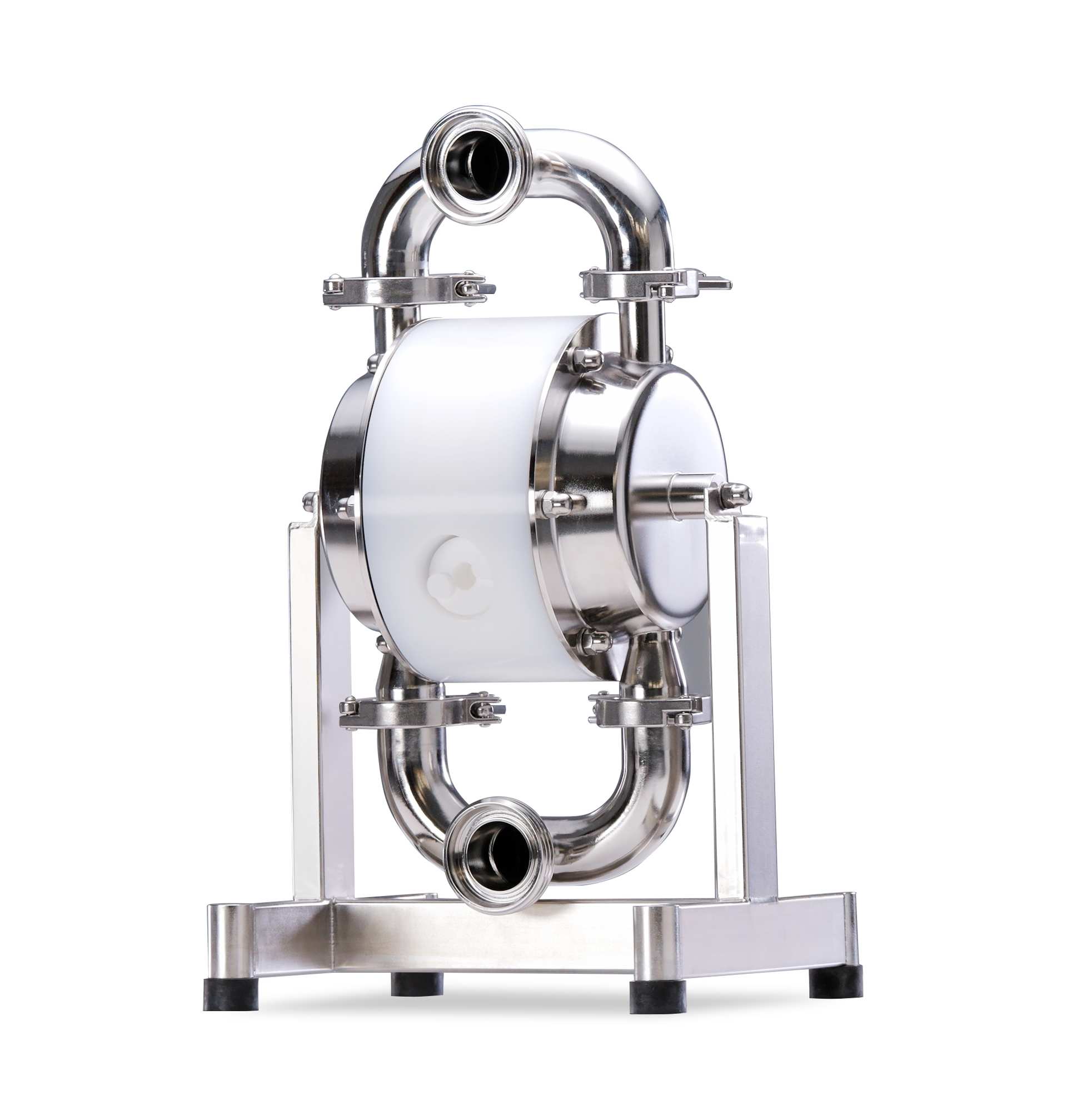

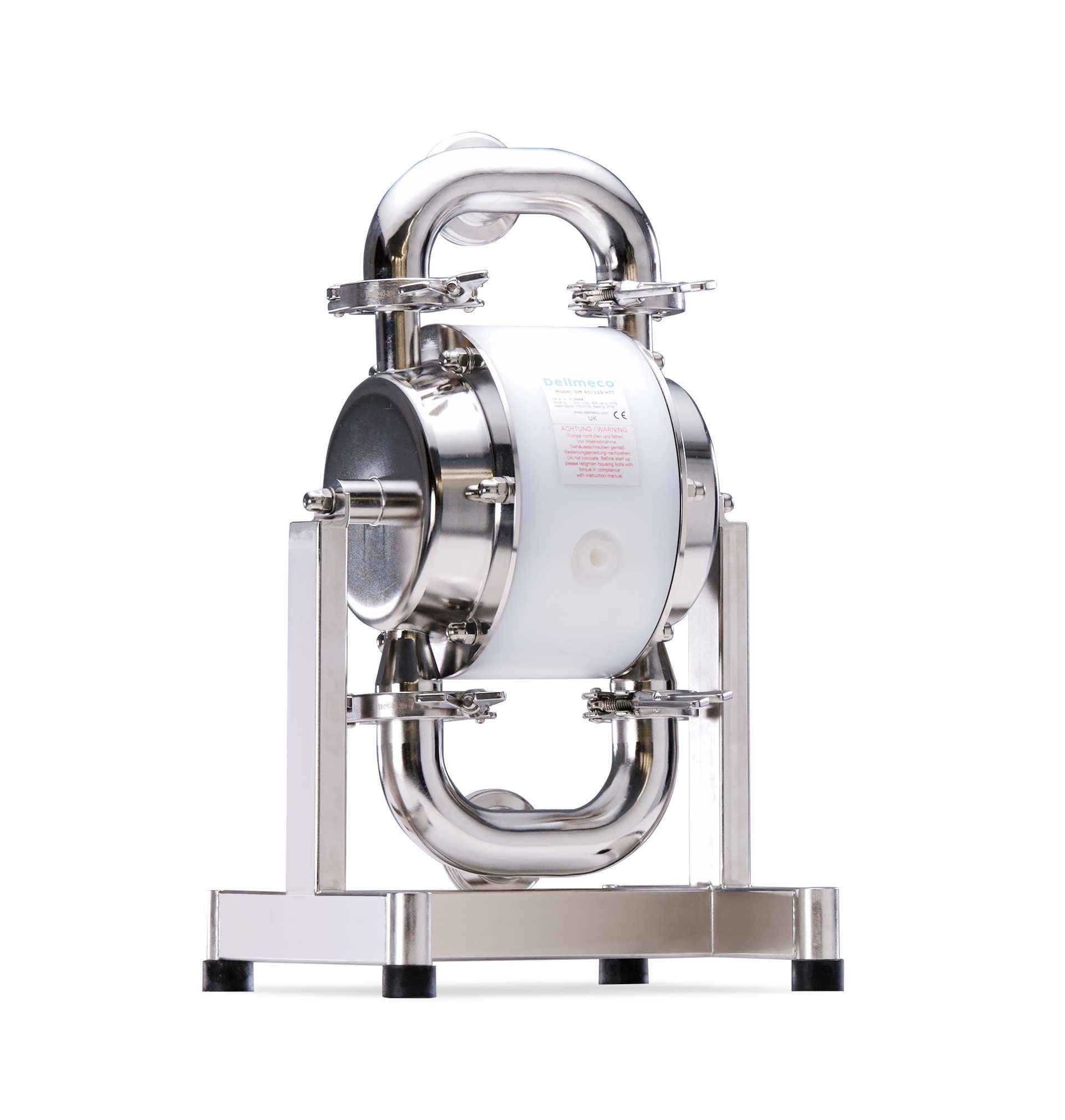

Pompy Higieniczne
farmaceutyczny, spożywczy, kosmetyczny
DELLMECO pneumatyczne pompy membranowe (AODD) są odpowiednie dla szerokiego zakresu zastosowań.
DELLMECO „Seria higieniczna” została zaprojektowana z myślą o spełnieniu wymagań dotyczących żywności i napojów oraz zastosowania w przemyśle farmaceutycznym i kosmetycznym. Dystrybutor powietrza niewymagający smarowania, bezobsługowy kulowy zawór zwrotny i wzrokowa kontrola części zwilżanych to główne cechy charakterystyczne dla tego typu pomp. Nasza konstrukcja pozwala na całkowitą wzrokową kontrolę części nawilżanych. Brak jest miejsc sprzyjających gromadzeniu się bakterii. Klamry łączące oraz śruby są łatwe w demontażu, co umożliwia całkowite rozłożenie pompy i jej dokładne wyczyszczenie. Dodatkowo konstrukcja pompy umożliwia jej czyszczenie przy użyciu systemów: Cleaning-In-Place („czyszczenie na miejscu”) oraz Sterilization_In-Place („dezynfekcja na miejscu”). Po czyszczeniu pompę można obrócić na stojaku w celu wysuszenia.
Szybki demontaż pompy
Klamry zaciskowe zapewniają błyskawiczny demontaż pompy.
Gładka powierzchnia
Membranę o strukturze warstwowej cechuje zupełnie gładka powierzchnia, co eliminuje problem gromadzenia się bakterii. Membrana w wykonaniu z czystego TFM (PTFE) – do stosowania w przemyśle żywieniowym.
Specjalne wykończenie
Zarówno zewnętrzną, jak i wewnętrzną powierzchnię poddano elektropolerowaniu, w celu nadania jej wysokiej gładkości, a tym samym własności higienicznych. Gładkość powierzchni dostosowujemy do potrzeb klienta.
„Czysty” dystrybutor powietrza
System uszczelnień nie wymaga smarowania, co pozwala na utrzymanie czystości produktu i środowiska.
Różnorodność typów połączeń
Pompa jest dostarczana standardowo ze złączami DIN 11851. Jednakże, może być wyposażona w niemal każdy rodzaj połączeń stosowanych w branży higienicznej, takich jak: TriClamp, SMS, RJT, JIS lub ANSI.
Pompa przeznaczona do systemu CIP i SIP
„Czyszczenie na miejscu” (CIP) i „sterylizacja na miejscu” (SIP) są przeznaczone do automatycznego czyszczenia i dezynfekcji bez większego demontażu pompy.
WIDOK 360
JAK INSTALOWAĆ POMPY DELLMECO?
SAMOZASYSANIE
Zasięg zasysania wynosi do 8 metrów. Różni się on w zależności od materiałów konstrukcyjnych i parametrów zastosowania. Wszystkie dane dotyczą pompowania wody o temperaturze 20°C.
PRACA W ZANURZENIU
Nasze pompy mogą pracować w pełnym zanurzeniu. Materiały konstrukcyjne muszą być odpowiednie dla otaczającej cieczy, a wylot musi być umieszczony powyżej poziomu cieczy.
PRACA POD NAPŁYWEM
Jako metoda całkowitego opróżniania zbiorników retencyjnych, odstojników lub podobnych zbiorników. Optymalne ciśnienie wlotowe powinno wynosić 0,2-0,3 bara.

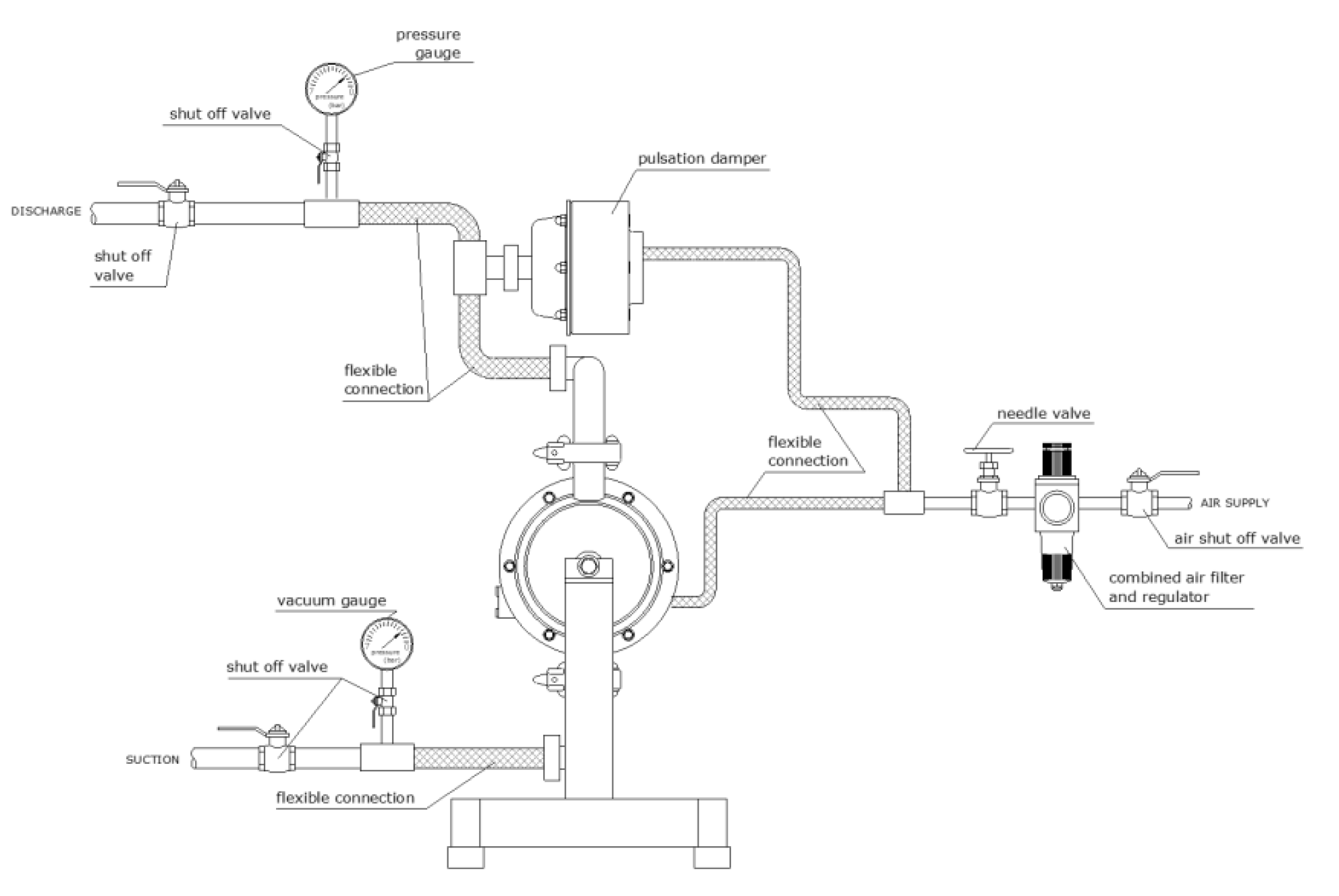

WYTYCZNE DOTYCZĄCE INSTALCACJI
W celu zmniejszenia naprężenia przewodów oraz przyłączy pompy zaleca się stosowanie przewodów giętkich po stronie zasysania i tłoczenia, a także do przyłączy sprężonego powietrza. W celu uzyskania najlepszych rezultatów DELLMECO zaleca zainstalowanie tłumika pulsacji po stronie tłoczenia pompy.
Bez tłumika
Z tłumikiem
1) Podłącz zawór przepływowy i spustowy do króćca tłocznego cieczy pompy.
2) Podłącz zawór konserwacyjny do króćca wlotowego ssania cieczy pompy.
3) Podłącz wąż do zaworu po stronie króćca ssawnego i zaworu po stronie tłocznej pompy.
4) Podłącz wąż po stronie ssawnej i tłocznej do odpowiednich naczyń.
WERSJE SPECJALNE
Wózek do pomp
Płaszcz grzewczy

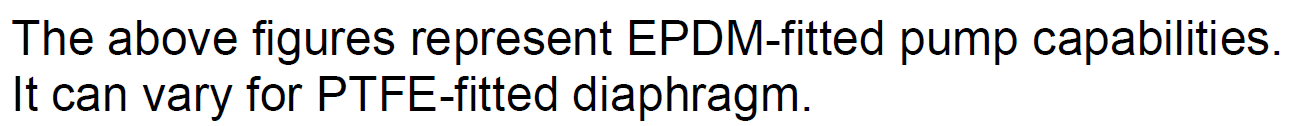

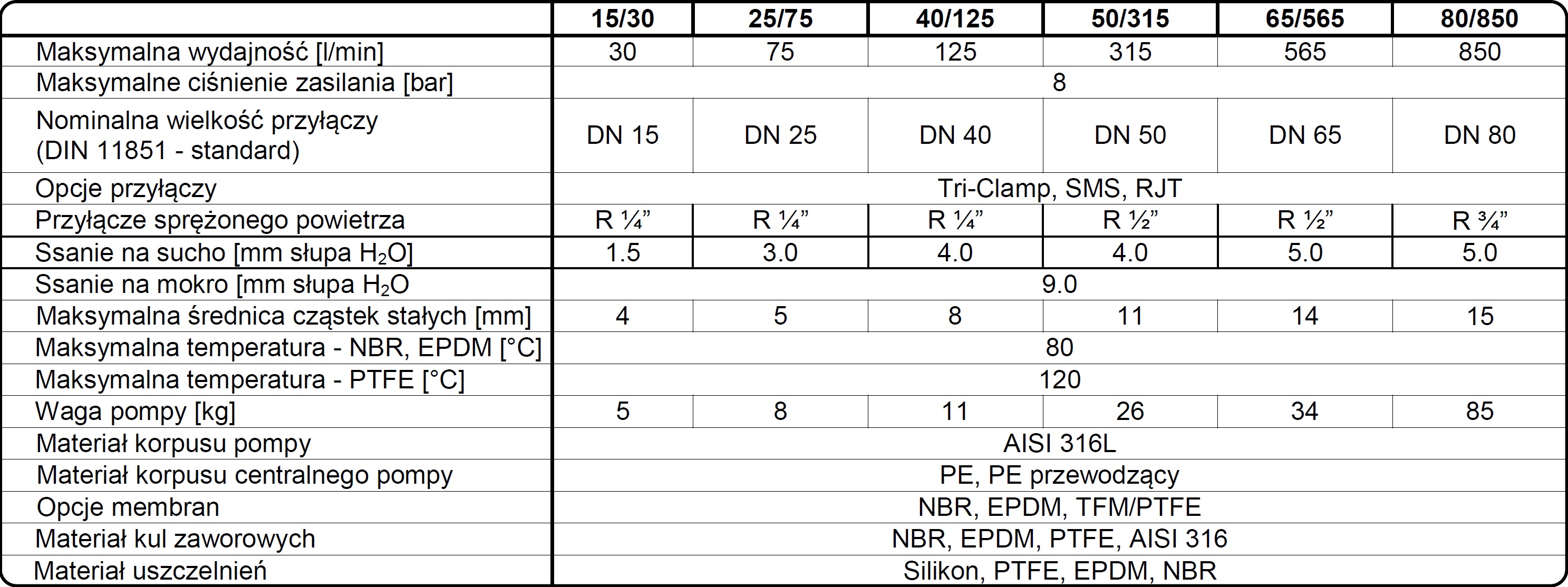

DANE TECHNICZNE POMP HIGIENICZNYCH

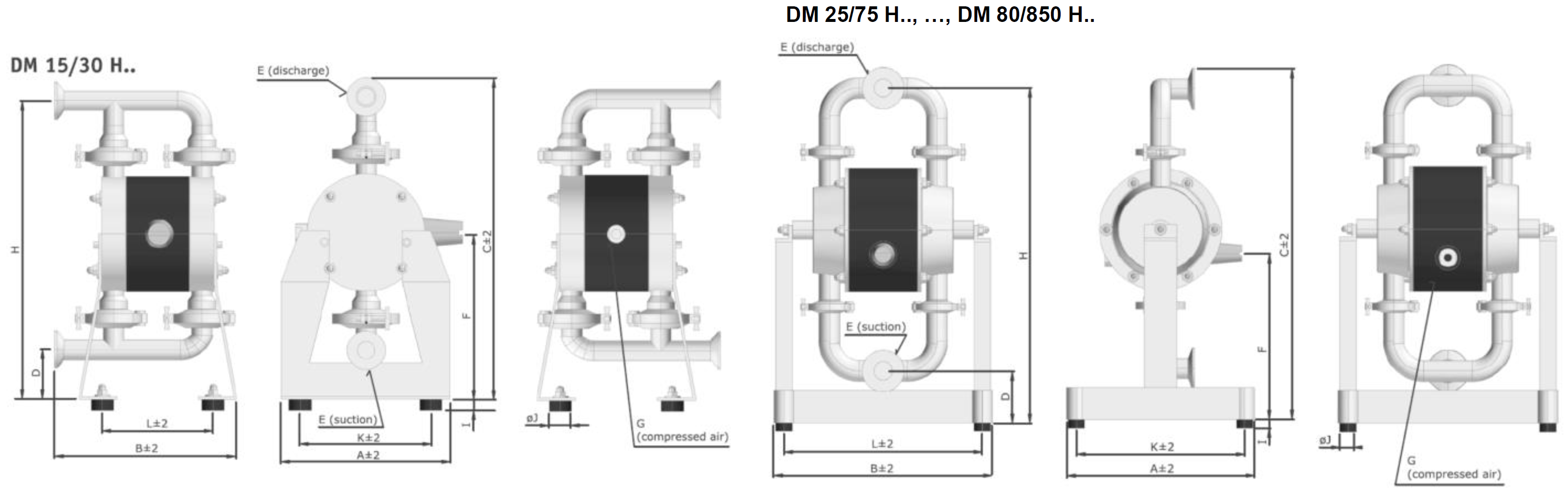

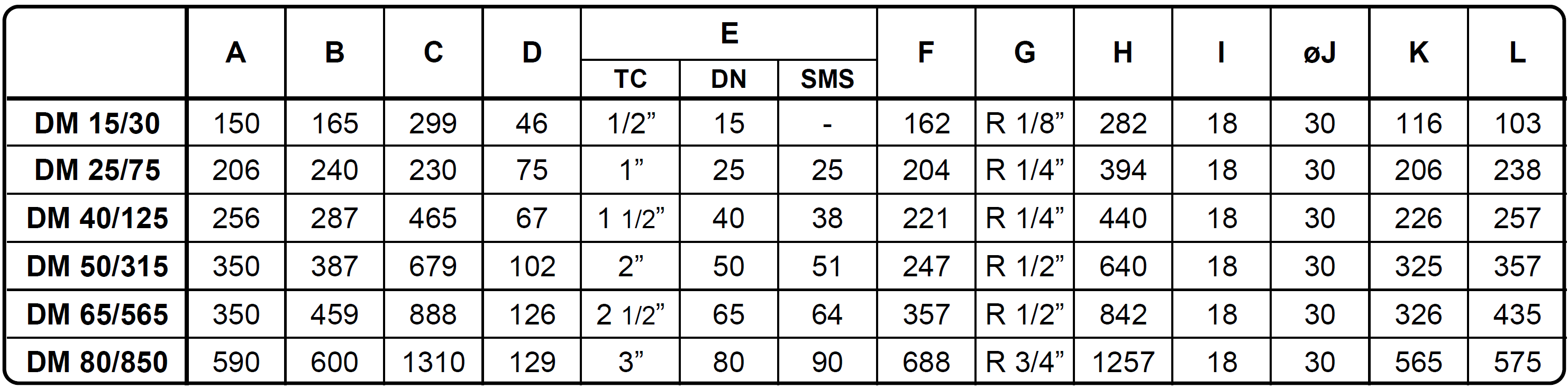

WYMIARY POMP HIGIENICZNYCH

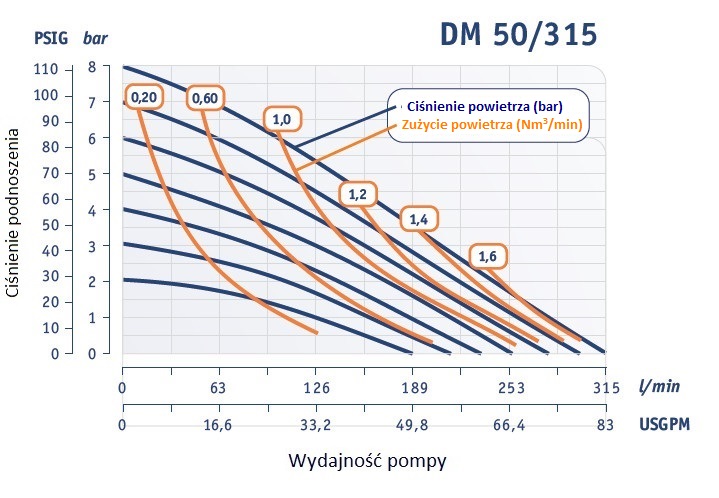

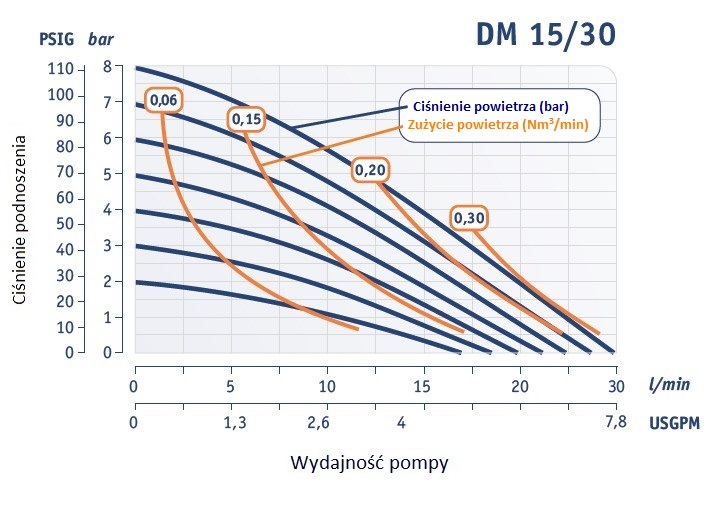

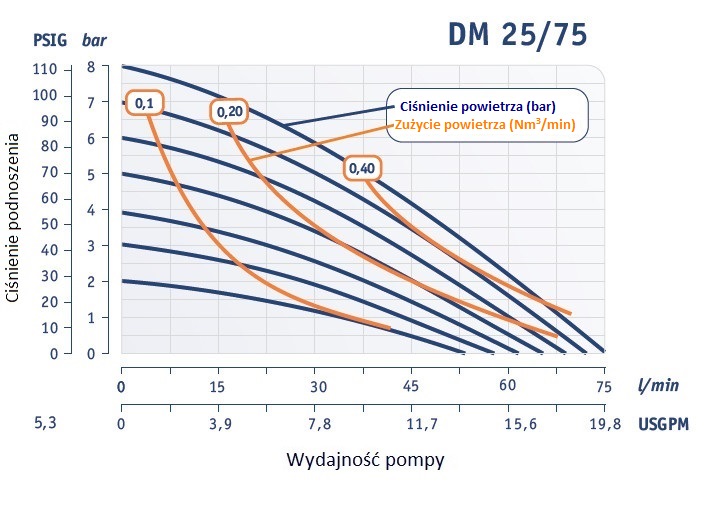

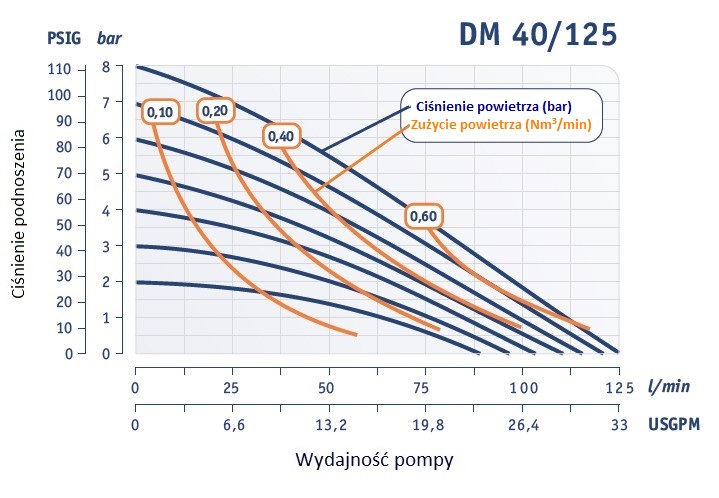

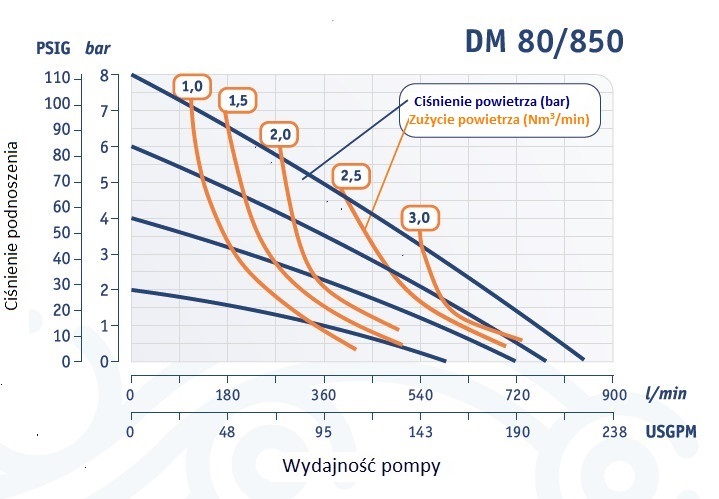

WYDAJNOŚĆ POMP HIGIENICZNYCH
Wydajności podane w tabelach wydajności pomp odnoszą się zazwyczaj do wody (1cPs).
W przypadku pompowania medium o wyższej lepkości należy odpowiednio zmniejszyć objętość.
Jak dobrać rozmiar pompy?
1. Wprowadź wymaganą wydajność (l/min) oraz ciśnienie podnoszenia (przykład: 50 l/min i 4 bar)
2. Odczytaj przybliżone zapotrzebowanie na energię dla objętości i ciśnienia. ,(przykład: zapotrzebowanie 0,40 Nm3/min przy ciśnieniu 6 bar)

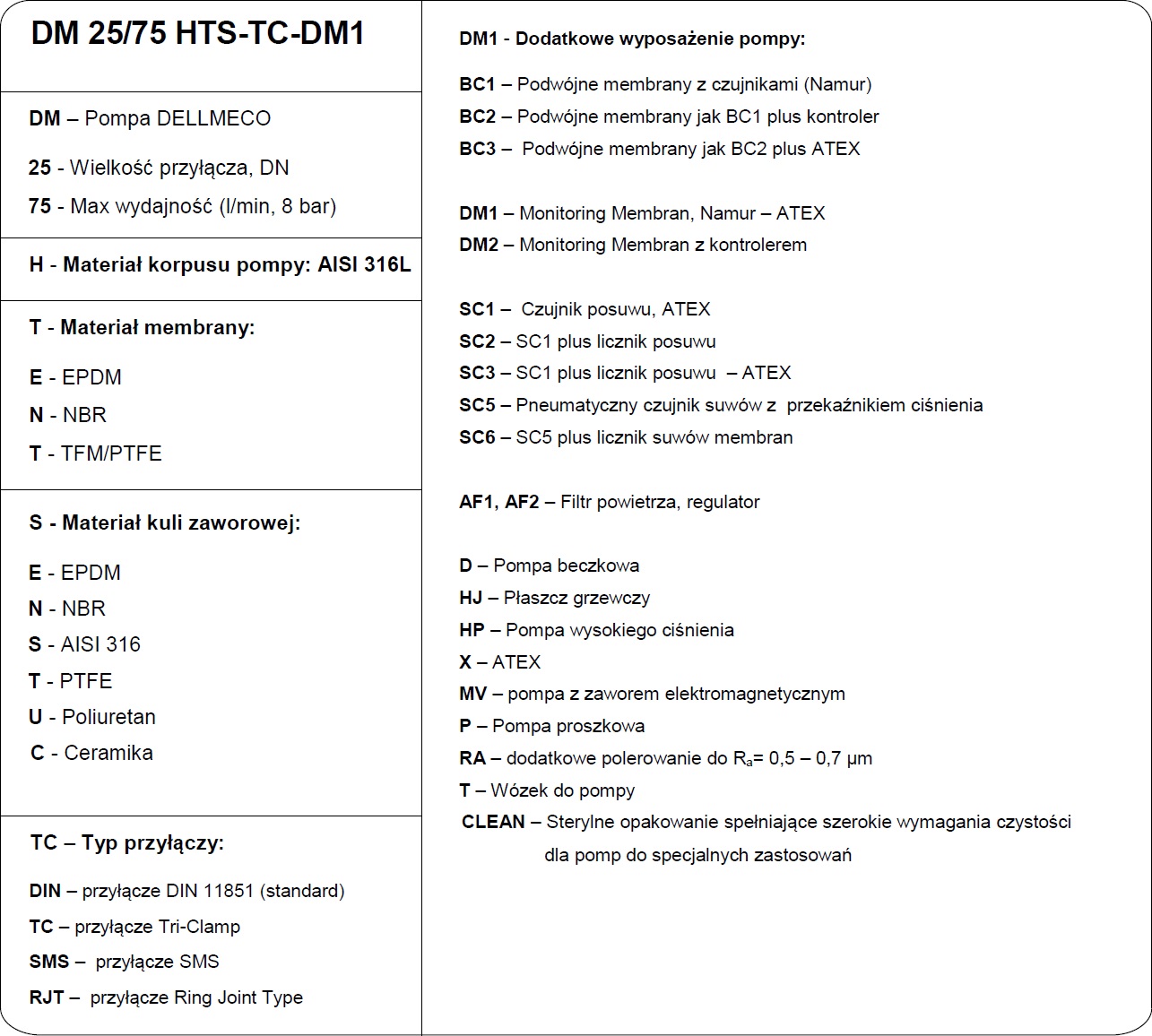

KODYFIKACJA POMPY HIGIENICZNEJ
